小瓶瓶装纯净水三合一灌装机
灌装量 | 500ml |
---|---|
自动化程度 | 全自动 |
功率 | 4.5kw |
型号 | CGF |
适用瓶径 | 50-90mm |
适用行业 | 食品 |
灌装头数 | 其他 |
物料类型 | 液体 |
生产能力 | 10000罐/分钟 |
适用瓶高 | 150-310mm |
适用对象 | 矿泉水、纯净水 |
加工定制 | 是 |
外形尺寸 | 3050*2060*2100 |
灌装精度 | 0% |
包装类型 | 瓶 |
工作原理 | 常压 |
技术特点:
采用风送道与进瓶拨轮直连技术,取消了进瓶螺杆及输送链,变换瓶形简单容易。
瓶子传输采用全程卡瓶颈(neck handling)技术,变换瓶形无须调整设备高低,只需更换与瓶身直径相关的弧形导板、拨轮等尼龙件。
高速线采用瓶夹传输技术,瓶型变化更为自由,机组内部工作台面更为简洁;
三合一机组内部一次完成洗瓶、灌装、封盖三道工序,瓶子磨损小、传动准确平稳、瓶型更换便捷。
特殊设计的全不锈钢冲瓶机瓶夹结实耐用,不接触瓶口螺纹部位,避免瓶口二次污染。
高速大流量重力灌装阀,灌装速度快,液面准确无液损。
与液体接触的零部件全部采用优质不锈钢材料或食品级工程塑料,电气系统多数选用进口元件,符合国家食品卫生标准
出瓶拨轮瓶底托板采用螺旋下降方式,变换瓶形无须调整出瓶输送链高度。
设备主要组成部分
三合一主机由洗瓶机、灌装机、旋盖机、机架、封窗、主电机及传动系统、瓶传输细、理盖器及电气控制系统等部件组成。
洗瓶机的翻转机构,主要由分水盘、洗瓶夹、上转盘、导轨、防护罩、喷水装置、接水盘组成

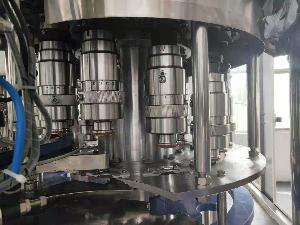

灌装机构,主要由灌装桶、灌装阀、导轨、提升装置、卡瓶升降装置等组成。
封盖机构,由理盖器、落盖导轨及旋盖机三大部件组成。
辅助(或选配)设备有冲瓶水回流罐、进瓶风道和出瓶链,此外还可按客户要求配置人工上瓶平台(或理瓶机)、多排差速链式人工排瓶台、自动上盖机等。
型号 Model | CGF14-12-5
| CGF18-18-6 | CGF24-24-8 | CGF32-32-10 | CGF40-40-12 |
工程生产能力(500ml/瓶/小时 | 4000 | 7000 | 10000 | 14000 | 18000 |
灌装阀数 | 14 | 18 | 24 | 32 | 40 |
冲瓶头数 | 12 | 18 | 24 | 32 | 40 |
拧盖头数 | 5 | 6 | 8 | 8 | 12 |
适用 | 圆形或方形 | ||||
瓶径mm | Φ50-Φ90 | ||||
瓶高mm | 150-310 | ||||
压缩空气压力MPa | 0.3-0.7 | ||||
冲瓶介质 | 无菌水 | ||||
冲瓶水压力Mpa |
0.25 | ||||
总功率kw | 3.13 | 3.84 | 4.1 | 5.6 | 7.5 |
外形尺寸mm | 2250×1640×2100 | 2430×1800×2100 | 3050×2060×2100 | 4050×2300×2100 | 4300×3300×2500 |
重量 | 2500 | 3000 | 4000 | 5000 | 7500 |
1、整机采用卡瓶颈悬挂运行工态设计,从而使整线运行功能更加可靠,克服了由于瓶壁薄、瓶高度误差而引起的机器不能正常运转的因素。更换瓶型方便快捷。
2、引进德国、意大利、美国先进技术。采用等压灌装原理,灌装速度快,液面控制稳。物料仓为全封闭结构,配备了CIP接口。
3、采用磁力扭矩式拧盖头,实现抓盖、拧盖。拧盖力矩无级可调,封口严密可靠。
4、水平回转式气力理盖器,具有不损坏瓶盖表面、料斗内缺盖有自动补盖等功能。
5、整机采用PLC电脑程序控制及人机界面触摸屏按钮,并设有缺盖、过载?;さ缺ň爸?,能及时发现和排除故障,生产自动化程度高。
